Corte a Laser
Sistemas de laser de CO₂ e fibra para bordas sem rebarbas e precisão dimensional de ±0,05 mm em aço, alumínio e cobre.

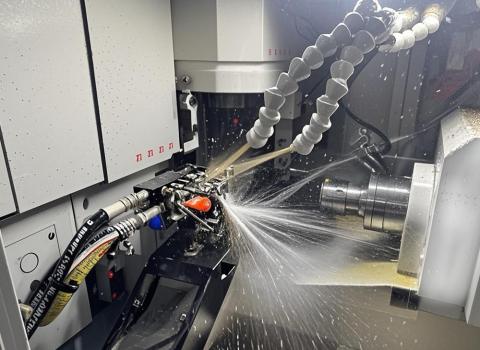

A usinagem de precisão utiliza máquinas de controle numérico computacional (CNC) para cortar, fresar e furar materiais metálicos ou não metálicos. Ele permite a produção de superfícies complexas e peças de alta precisão com alto grau de automação, precisão e eficiência.
1Cenário

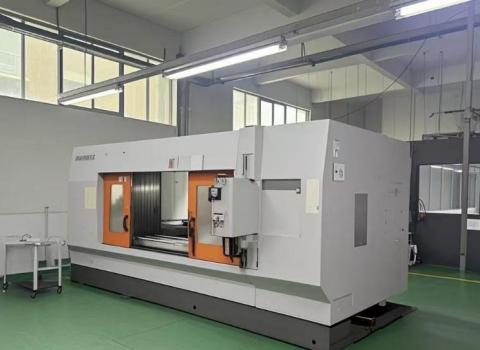

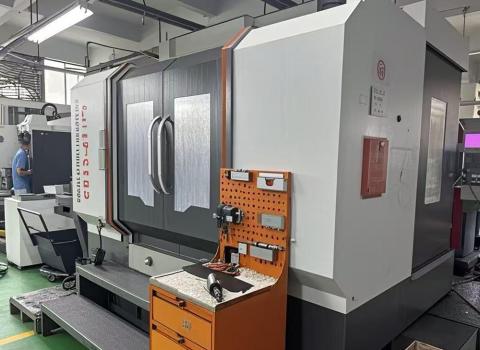

Centros de usinagem de 5 eixos
2Cenário
Centros de usinagem de 4 eixos
2Cenário

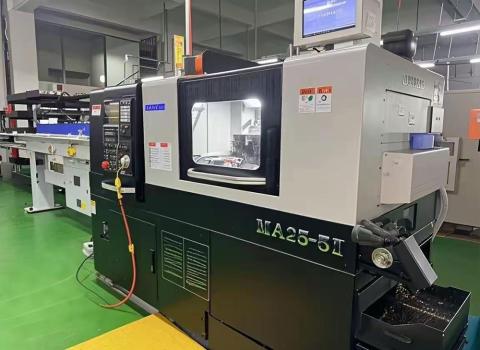

Tornos CNC
11Cenário
CNC
| EspecificaçãoDispositivo | |
| Centros de usinagem de 5 eixos | φ2-φ26 |
| Centros de usinagem de 4 eixos | φ2-φ20 |
| Tornos CNC | φ200 |
| CNC | 2050mmX500mmX400mm |
| Centros CNC 5-Face | 1000mmX500mmX400mm |
Produtos de chapa metálica de precisão são componentes fabricados a partir de chapas finas de metal — tipicamente de 0,5 mm a 20 mm de espessura — por meio de processos controlados que incluem corte a laser, punção CNC, freio por prensa, soldagem e acabamento superficial. O termo "precisão" denota tolerâncias dimensionais rigorosas (comumente ±0,05 mm a ±0,1 mm), repetibilidade consistente e qualidade de superfície limpa da qual os processos de montagem posteriores dependem.
Na Zhejiang Jiafeng, fabricamos Produtos de chapa metálica de precisão utilizando centros de usinagem de 5 eixos, tornos CNC e equipamentos de fresagem multieixo, possibilitando geometrias complexas que a fabricação convencional não consegue alcançar. Cada produto sai da nossa fábrica certificado e pronto para integração.
Escolher o material certo é a decisão mais importante na fabricação de chapas metálicas de precisão. A tabela abaixo compara os materiais mais comuns que processamos, ajudando você a ajustar os requisitos mecânicos à sua aplicação.
| Material | Resistência à tração | Resistência à corrosão | Peso | Acabamento típico | Melhor para |
|---|---|---|---|---|---|
| Aço Inoxidável 304 | 515–720 MPa | Excelente | Pesado | Escovado, polido, passivado | Equipamentos alimentares, médicos, recintos |
| Aço Inoxidável 316 | 485–690 MPa | Superior (Mo adicionado) | Pesado | Eletropolido, Escovado | Marinha, química, farmacêutica |
| Aço laminado a frio (SPCC) | 270–370 MPa | Baixo (precisa de revestimento) | Pesado | Revestimento a pó, pintura, galvanização | Painéis estruturais, chassis, suportes |
| Aço Galvanizado (IG) | 270–370 MPa | Bom | Pesado | Revestimento em pó, primer | Invólucros externos, componentes de HVAC |
| Alumínio 5052 | 195–260 MPa | Muito bom | Luz | Anodização, revestimento em pó | Painéis aeroespaciais, eletrônica, transporte |
| Alumínio 6061 | 276–310 MPa | Bom | Luz | Anodização, camada transparente | Peças estruturais usinadas, dissipadores de calor |
| Cobre C110 | 220–250 MPa | Moderado | Pesado | Revestimento de estanho, passivação | Barras de comissão, contatos elétricos, trocadores de calor |
* Os valores são intervalos indicativos; As especificações finais dependem da espessura, têmpera e método de processamento.

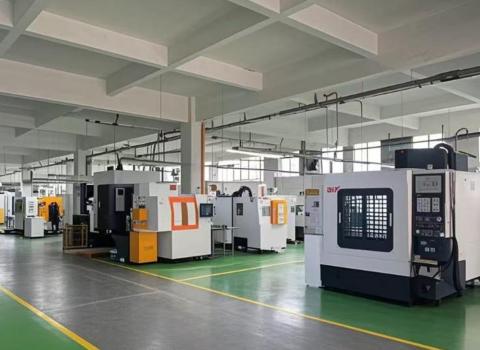

Jiafeng opera uma oficina CNC moderna especificamente configurada para Produtos de chapa metálica de precisão. Abaixo está um resumo técnico dos nossos principais equipamentos, com faixas de tolerância alcançáveis.
| Tipo de Equipamento | Quantidade | Campo de Trabalho | Tolerância Posicional | Materiais Adequados |
|---|---|---|---|---|
| Centro de Usinagem de 5 Eixos | 1 | φ2 – φ26 mm | ±0,005 mm | Aço, Alumínio, Cobre, Titânio |
| Centro de Usinagem de 4 Eixos | 2 | φ2 – φ20 mm | ±0,008 mm | Aço, Alumínio, Plásticos |
| Torno CNC | 2 | Até φ200 mm | ±0,01 mm | Aço, Aço Inoxidável, Alumínio |
| Centro de Fresagem CNC | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Todos metais, compósitos |
| Centro CNC 5-Face | — | 1000 × 500 × 400 mm | ±0,01 mm | Aço, Alumínio, Invar |
| Corte a Laser de Fibra | — | Aço de até 20 mm | ±0,05 mm | Aço carbono, SS, Alumínio, Cobre |
| Freio de Prensa CNC | — | Até 3200 mm de comprimento | ±ângulo de flexão de 0,3° | Aço, Alumínio, Galvanizado |
As tolerâncias apresentadas são alcançáveis em condições normais de produção. Tolerâncias mais rigorosas disponíveis sob demanda para aplicações críticas.
O tratamento de superfície correto prolonga a vida útil do produto, atende aos requisitos regulatórios e proporciona seu Produtos de chapa metálica de precisão A aparência que seu mercado exige.
| Tipo de acabamento | Processo | Espessura (μm) | Proteção contra Corrosão | Opções de Cor | Aplicações comuns |
|---|---|---|---|---|---|
| Revestimento em pó | Spray eletrostático + cura no forno | 60–120 | ★★★★☆ | RAL / personalizado | Caixas, armários, chassis |
| Anodização (Tipo II) | Oxidação eletroquímica | 5–25 | ★★★☆☆ | Transparente, Preto, Dourado, personalizado | Caixas e painéis de alumínio |
| Anodização Dura (Tipo III) | Anodização por alta corrente | 25–80 | ★★★★★ | Natural, Preto | Aeroespacial, defesa, superfícies de desgaste |
| Revestimento de zinco | Galvanoplastia | 5–25 | ★★★☆☆ | Cromato amarelo transparente | Fixadores, suportes, conectores |
| Níquel Electroless | Deposição química | 5–50 | ★★★★☆ | Prata brilhante | Peças de precisão, blindagem EMC |
| Passivação | Banho ácido (cítrico / nítrico) | — | ★★★★★ | Natural SS | Peças médicas, de grau alimentício em SS |
| Escovação + Camada Transparente | Cinta abrasiva + laca | 5–15 | ★★☆☆☆ | Natural / cetim | Eletrônicos de consumo, painéis decorativos |
★ As classificações indicam o nível relativo de proteção contra corrosão sob condições de exposição equivalentes. O desempenho real depende do material base e do ambiente operacional.
Um fluxo de trabalho estruturado e documentado garante que cada pedido — desde um protótipo até uma produção de 100.000 peças — atenda às especificações e seja entregue no prazo.
Nossas capacidades de fabricação abrangem uma ampla gama de setores, onde precisão dimensional, confiabilidade e qualidade da superfície são inegociáveis.
| Indústria | Normas Relevantes | Tipos Típicos de Produto |
|---|---|---|
| Eletrônica / Telecomunicações | IPC-A-600, RoHS, REACH | Chassis, escudos EMC, caixas de PCB, racks |
| Dispositivos Médicos | ISO 13485, FDA 21 CFR | Alojamentos de equipamentos cirúrgicos, bandejas estéreis, painéis de instrumentos |
| Automotivo | IATF 16949, PPAP | Suportes, escudos térmicos, caixas de bateria, estruturas estruturais |
| Aeroespacial | AS9100, NADCAP | Painéis estruturais, portas de acesso, dutos, suportes |
| Energia / Energia | IEC 61439, UL 508A | Caixas de comutação, carcaças de inversores, gerenciamento de cabos |
Nossos produtos de chapa metálica de precisão fazem parte de um ecossistema completo de fabricação e integração. Saiba mais sobre os serviços complementares oferecidos pela Zhejiang Jiafeng:
